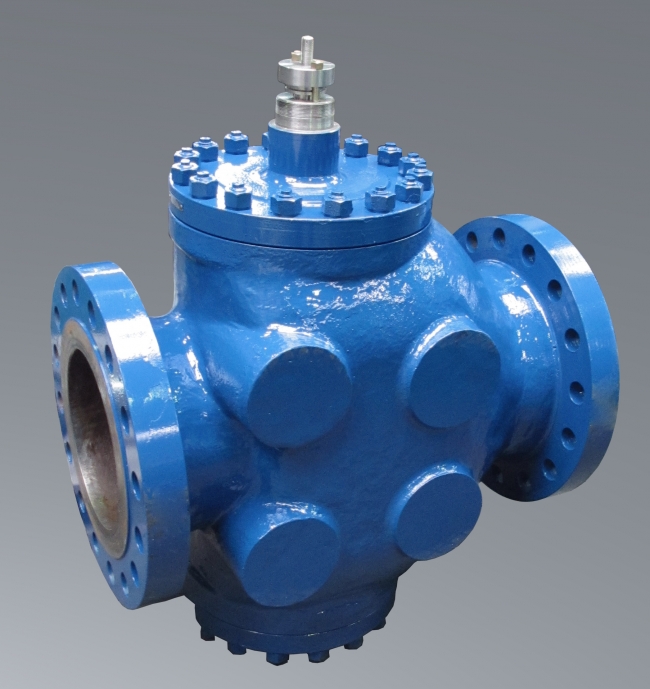

Zawory regulacyjne przelotowe dwugniazdowe typ Z10

Zawory typ Z10 (wcześniej stosowana nazwa: 10000DG) z grzybem ciśnieniowo odciążonym są stosowane jako końcowe elementy wykonawcze w układach automatyki i zdalnego sterowania. Służą do regulacji natężenia przepływu cieczy i gazów w przemyśle chemicznym, hutnictwie, okrętownictwie itp.

Mogą być dostarczane bez napędów lub z napędami. Standardowymi napędami są siłowniki pneumatyczne membranowo – sprężynowe produkcji Zakładów Automatyki „POLNA” S.A.

Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami.

Średnice nominalneDN 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300
Ciśnienie nominale • PN16; 25; 40; 63; 100; 160 • CL150; CL300; CL600
Współczynnik przepływu 4 ... 1930 m3/h
Charakterystyki przepływu liniowa, stałoprocentowa, szybkootwierająca
Regulacyjność50:1
Szczelność zamknięcia VI klasa wg. PN-EN 60534-4 II klasa wg. PN-EN 60534-4 klasa od B do G wg PN-EN 12266-1
Temperatura czynnika - 180 ... + 650°C
Materiały korpusu staliwo węglowe GP 240 GH (1.0619), WCB staliwo węglowe na niskie temperatury G20Mn5 (1.6220) staliwo kwasoodporne GX5CrNiMo 19-11-2 (1.4408), CF8M zastosowanie innych materiałów do uzgodnienia
Wykonania niekatalogowe Istnieje możliwość dopasowania powyższych parametrów do Państwa indywidualnych potrzeb. W takich przypadkach prosimy o kontakt ze specjalistą. W menu: "Zawory regulacyjne wykonania niekatalogowe" oraz "Nowości produktowe" przedstawiamy takie przykłady.
  • zakres wymiarów nominalnych od DN15…300 dla ciśnień nominalnych PN10…160; CL150; CL600
  • różnorodne wykonania materiałowe odlewów korpusu i części wewnętrznych zaworu, przystosowane do określonych warunków pracy
  • szeroki zakres współczynników przepływu
  • ograniczenie emisji mediów agresywnych i toksycznych do środowiska w wyniku zastosowania uszczelnień dławnicowych odpowiadających wymaganiom przepisów TA - LUFT
  • łatwy demontaż i montaż elementów wewnętrznych zaworu w celu dokonania przeglądu i serwisu
  • duża trwałość i niezawodność działania w wyniku zastosowania wysokiej jakości materiałów oraz technik ulepszania powierzchniowego (dogniatanie, stellitowanie, obróbka cieplna, powłoki CrN)
  • zawory współpracują z siłownikami wielosprężynowymi typ P/R, (wykonanie podstawowe), P1/R1, istnieje możliwość całkowitej odwracalności działania siłownika i zmiany zakresu sprężyn - bez dodatkowych części
  • możliwość wyposażenia siłowników pneumatycznych w napęd ręczny
  • możliwość diagnostyki układu "zawór - siłownik" w wyniku zastosowania inteligentnych ustawników elektropneumatycznych
  • wysoka szczelność zamknięcia w wyniku zastosowania gniazd miękkich (z uszczelnieniem PTFE) w całym zakresie współczynników przepływu
  • takie same współczynniki przepływu i charakterystyki regulacji dla gniazd „twardych” (metal-metal) i „miękkich” (metal-uszczelka)
  • niezawodne połączenie trzpieni siłownika i zaworu oraz gniazda wkręcanego z korpusem,
  • wysokiej klasy uszczelnienia płaskie i dławnicowe
  • szeroka gama siłowników elektrycznych,
  • możliwość współpracy z napędami ręcznymi typ 20 lub NN
  • możliwość wykonań specjalnych: do tlenu, wodoru; do gazów kwaśnych, zawierających H2S; do pracy w atmosferach wybuchowych zgodnie z dyrektywą 94/9/WE - ATEX
  • konkurencyjne ceny - jako wynik prostej i funkcjonalnej konstrukcji zaworów i siłowników oraz zastosowanych materiałów
  • projektowanie i wytwarzanie wyrobu są zgodne z wymaganiami systemu zarządzania jakością ISO 9001 oraz dyrektywy 97/23/WE i przepisów AD2000 Merkblatt z przeznaczeniem do instalacji na rurociągach
Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami. W takich przypadkach prosimy o kontakt ze specjalistą.
