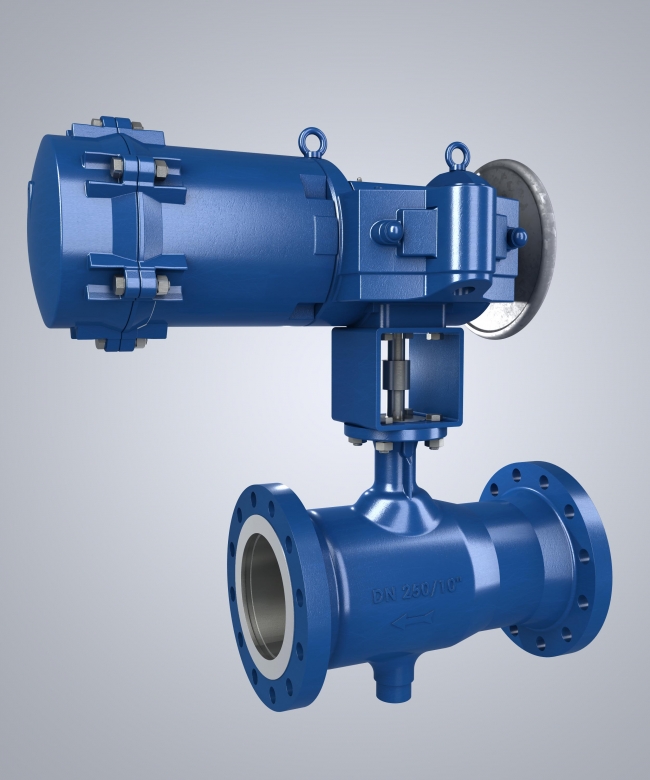

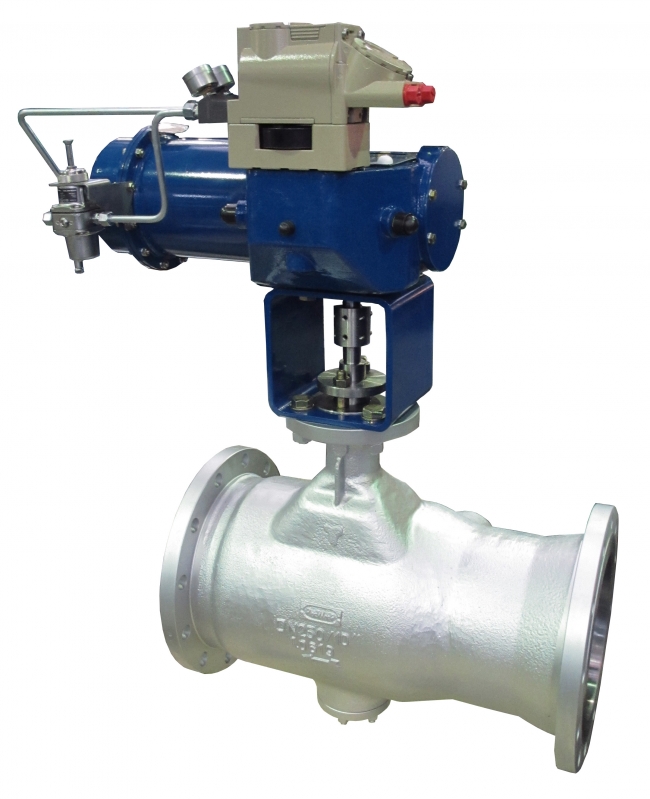

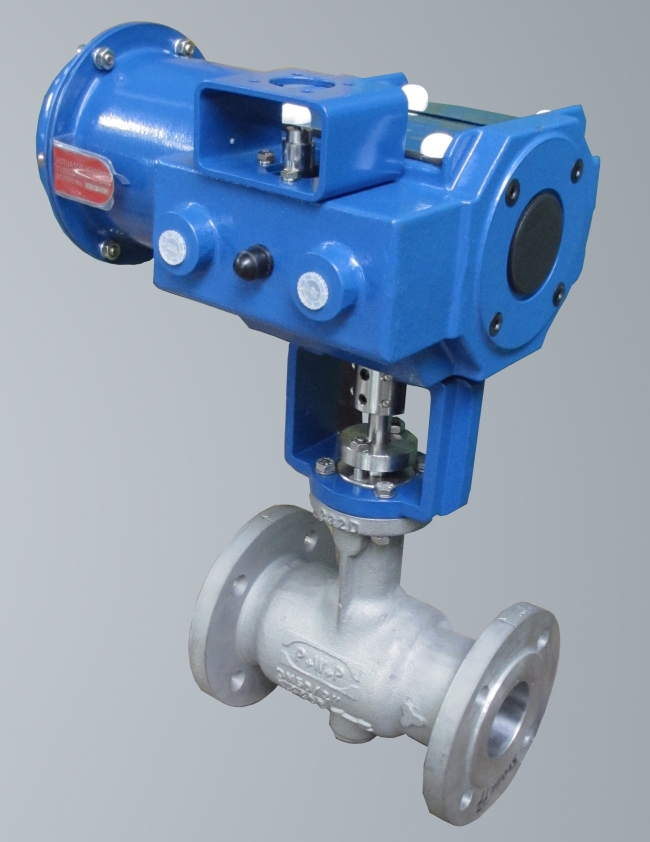

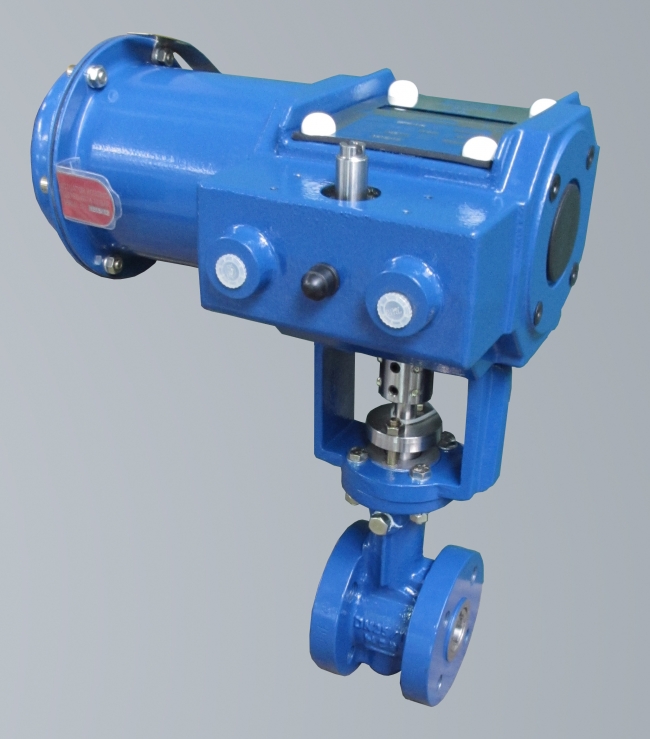

Zawory regulacyjne trójdrogowe typ Z33

Zawory regulujące typu Z33 (wcześniej stosowana nazwa: BR33) stanowią jedną z odmian zaworów, w których zmiana natężenia przepływu realizowana jest za pomocą mimośrodowo osadzonego grzyba obrotowego.

Tego typu konstrukcje są przydatne szczególnie do regulacji przepływu w trudnych warunkach, gdzie istnieje duże prawdopodobieństwo wystąpienia kawitacji i erozji.
Możliwość uzyskania dużych przepływów oraz szeroki zakres wykonań materiałowych i odmian konstrukcyjnych sprawiają, że zawory te znajdują zastosowanie w wielu gałęziach przemysłu, tj. energetyka, górnictwo, hutnictwo, przemysł chemiczny i petrochemiczny, spożywczy, papierniczy itp.

Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami.

Wymiar nominalny DN25; 40; 50; 80; 100; 150; 200; 250; 300; 400; 450
Ciśnienie nominale • PN 10, 16, 25, 40, 63 • CL150; CL300
Współczynnik przepływu 3 ... 2160 m3/h
Charakterystyki przepływu liniowa
Regulacyjność50:1
Szczelność zamknięcia IV klasa wg PN-EN 60534-4 VI klasa wg PN-EN 60534-4 klasa od B do G wg PN-EN 12266-1
Temperatura czynnika - 40 ... + 300°C
Materiały korpusu staliwo węglowe GP 240 GH (1.0619), WCB staliwo węglowe na niskie temperatury G20Mn5 (1.6220) staliwo kwasoodporne GX5CrNiMo 19-11-2 (1.4408), CF8M zastosowanie innych materiałów do uzgodnienia
Wykonania niekatalogowe Istnieje możliwość dopasowania powyższych parametrów do Państwa indywidualnych potrzeb. W takich przypadkach prosimy o kontakt ze specjalistą. W menu: "Zawory regulacyjne wykonania niekatalogowe" oraz "Nowości produktowe" przedstawiamy takie przykłady.
  • jednoczęściowy korpus zaworu (odlewany razem z dławnicą), oprócz komory uszczelniającej wał, nie ma żadnych uszczelnień statycznych lub dynamicznych
  • brak momentu „odrywania” między grzybem i gniazdem
  • możliwość zmiany KvS, bez wymiany grzyba lub gniazda
  • łatwość wymiany obrotowo - symetrycznego grzyba
  • wydłużona komora dławiąca pozwala na zastosowanie podwójnego uszczelnienia wału, spełniającego standard „małej emisji”- odpowiadającego warunkom TA-Luft
  • takie same współczynniki KvS dla gniazd „twardych i miękkich”
  • nieszczelność zamknięcia poniżej 0,01% KvS dla gniazd „twardych” („metal - metal”)
  • ten sam kierunek przepływu dla gniazd „twardych” i „miękkich”
  • dostępne z zewnątrz połączenie zaworu i siłownika, pozwala na obrót siłownika względem zaworu co 90°
  • możliwość wykonań specjalnych: z płaszczem grzewczym, antyerozyjne, do mediów krystalizujących
Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami.W takich przypadkach prosimy o kontakt ze specjalistą.
