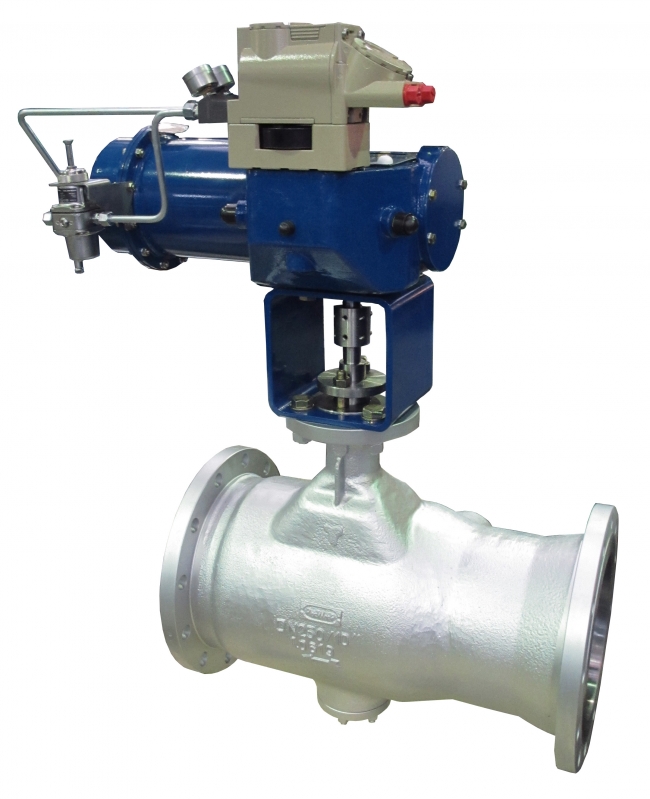

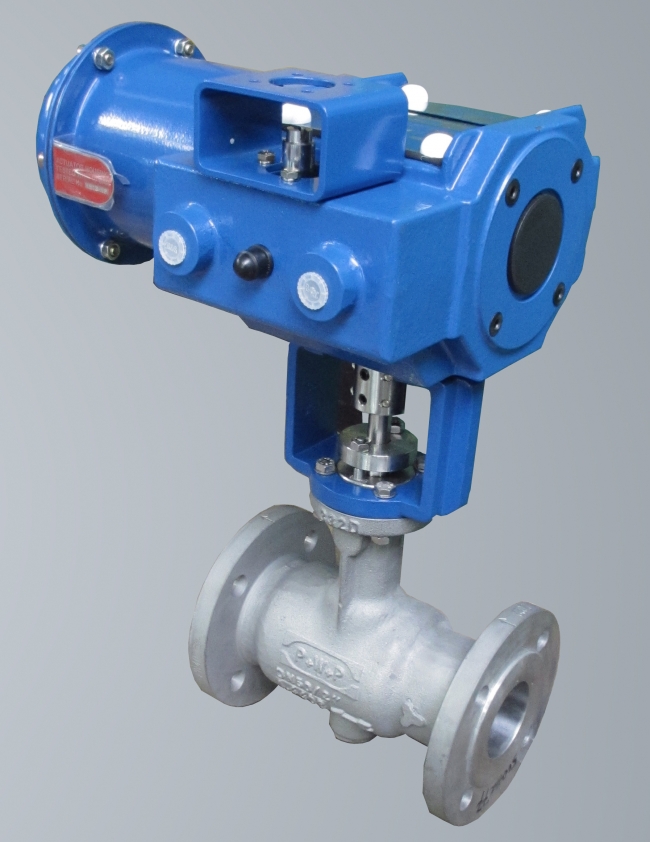

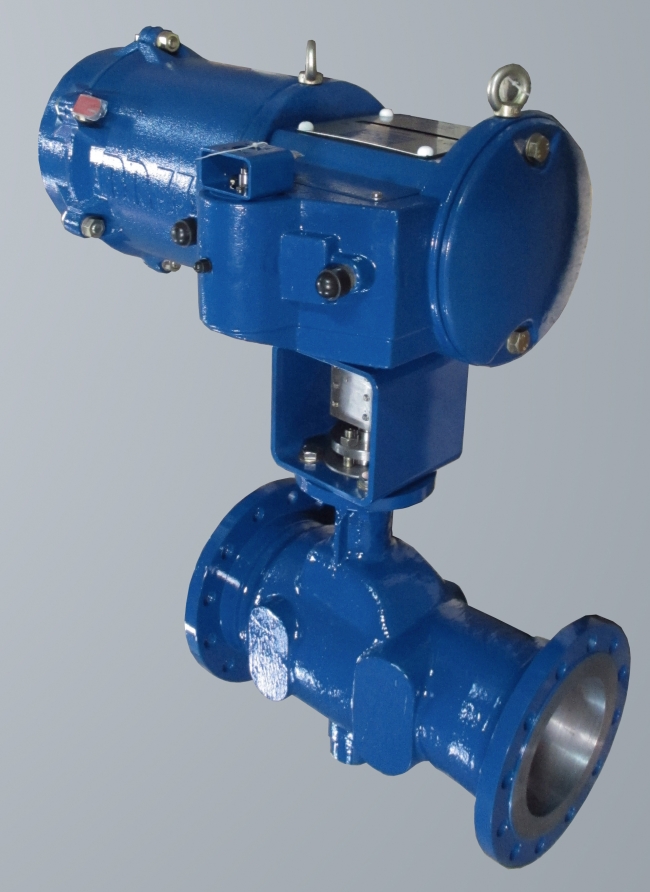

Регулирующие клапаны тип Z33 - POLNA S.A.

Регулирующие клапаны тип Z33 (Ранее используемое название: BR33) — это одна из разновидностей клапанов, в которых изменение расхода осуществляется с помощью установленного поворотного плунжера.

Эти типы конструкций особенно полезны для регулирования расхода в сложных условиях, где высока вероятность возникновения кавитации и эрозии.
Возможность получения высоких потоков, а также широкий спектр материалов и конструктивных вариантов означают, что эти клапаны используются во многих отраслях промышленности, например, в энергетике, горнодобывающей промышленности, металлургии, химической и нефтехимической, пищевой, бумажной промышленности и т. д.

Существует возможность производства клапана в соответствии с вашими индивидуальными потребностями.

Номинальный размерDN25; 40; 50; 80; 100; 150; 200; 250; 300; 400; 450
Номинальное давление • PN 10, 16, 25, 40, 63 • CL150; CL300
Коэффициент расхода 3 ... 2160 м3/ч
Характеристики расхода линейная
Редукционное соотношение 50:1
Герметичность закрытия IV класс согл. PN-EN 60534-4 V класс согл. PN-EN 60534-4 клас от B до G согл. PN-EN 12266-1
Температура - 40 ... + 450°C
Mатериалы корпуса литейная углеродистая сталь GP 240 GH (1.0619), WCB легированная литейная сталь литейная углеродистая сталь для низких температур G20Mn5 (1.6220) литейная кислотостойкая GX5CrNiMo 19-11-2 (1.4408), CF8M использование других материалов по согласованию
Некаталожные решенияВышеуказанные параметры можно адаптировать в соответствии с вашими индивидуальными потребностями. В таких случаях, пожалуйста, свяжитесь со специалистом. В меню: «Регулирующие клапаны некаталожные решения» и «Новая продукция» представляем такие примеры.
  • • цельный корпус клапана (литой вместе с сальником), кроме, камеры, уплотняющей вал, не имеет никаких статических, или динамических уплотнений
  • • отсутствие момента «отрыва» между плунжером и седлом
  • • возможность изменения Kvs, без замены плунжера или седла
  • • удобство замены вращательно-симметричного плунжера
  • • удлиненная дроссельная камера позволяет применять двойное, уплотнение вала, согласно стандарту „малого выброса ” - отвечающего требованиям TA-Luft
  • • те же самые коэффициенты KvS для «твёрдых и мягких» седел
  • • негерметичность закрытия ниже 0,01% Kvs для «твёрдых» седел («металл - металл»)
  • • то же самое направление потока как для «твёрдых» седел, так и для «мягких»
  • • доступное наружное соединение клапана и пневмопривод позволяет поворачивать пневмопривод по отношению к клапану на 90°
  • • возможность специальных исполнений: с обогревательной рубашкой, противоэрозионные, для кристаллизующейся рабочей среды
Возможно изготовление клапана в соответствии с вашими индивидуальными потребностями. В таких случаях, пожалуйста, свяжитесь с нашим специалистом.
  • каталожная карта: Z33 - PDF
