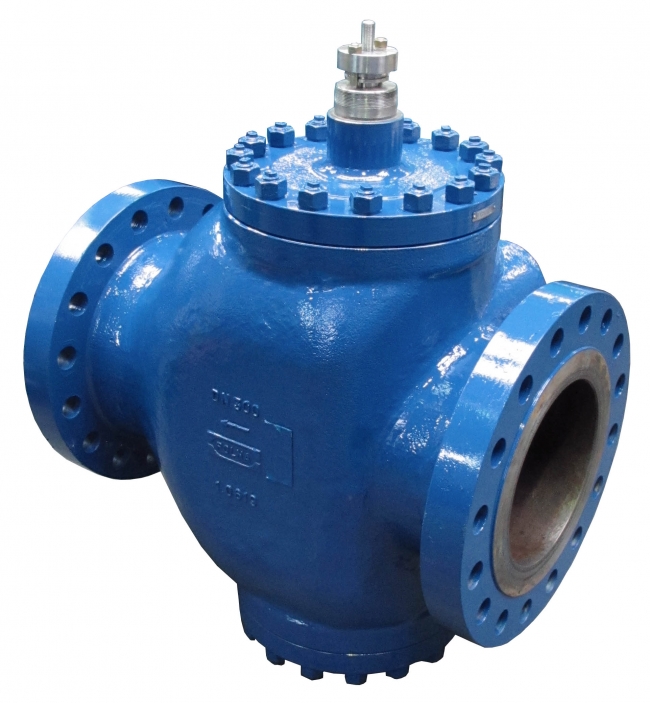

Регулирующие проходные двухседельные клапаны тип Z10

Клапаны тип Z10 (Ранее используемое название: 10000DG) с разгруженным плунжером применяются в качестве конечных исполнительных элементов в системах автоматики и системах дистанционного управления. Предназначены для регулировки интенсивности потока жидкости и газов в химической промышленности, металлургии, кораблестроении и т.п.

Могут поставляться без приводов или с приводами. Стандартными приводами являются пневматические мембранно-пружинные пневмоприводы производства Завода Автоматики АО «ПОЛЬНА»

Существует возможность производства клапана в соответствии с вашими индивидуальными потребностями.

Номинальные диаметры	DN 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300
Номинальное давление	• PN16; 25; 40; 63; 100; 160 • CL150; CL300; CL600
Коэффициент расхода	4 ... 1930 м3/ч
Характеристики расхода	линейная, равный равнопроцентная, быстродействующая
Редукционное соотношение	50:1
Герметичность закрытия	IV кл. согл. PN-EN 60534-4 II кл. согл. PN-EN 60534-4 кл. от B до G согл. PN-EN 12266-1
Температура	- 180 ... + 650°C
Материал корпуса	литейная углеродистая сталь GP 240 GH (1.0619), WCB легированная литейная сталь литейная углеродистая сталь для низких температур G20Mn5 (1.6220) литейная кислотостойкая GX5CrNiMo 19-11-2 (1.4408), CF8M использование других материалов по согласованию
Некаталожные решения	Вышеуказанные параметры можно адаптировать в соответствии с вашими индивидуальными потребностями. В таких случаях, пожалуйста, свяжитесь со специалистом. В меню: «Регулирующие клапаны некаталожные решения» и «Новая продукция» представляем такие примеры.

• Номинальные размеры от DN15…300 для номинальных давлений PN10…160; CL150; CL600
• исполнения из разнородных видов материалов отливок корпуса и внутренних элементов клапана, адаптированные под определенные условия работы,
• широкий диапазон коэффициентов расхода
• ограничение выброса в пространство агрессивной и токсической рабочей среды в результате применения сальниковых уплотнений, отвечающих требованиям правил TA-Luft,
• простой демонтаж и монтаж внутренних элементов клапана для проведения техосмотра и сервиса
• большая прочность и надежность действия в результате применения материалов высокого качества и техник поверхностного упрочнения (упрочняющая накатка, стеллитирование, термическая обработка, покрытия CrN),
• клапаны взаимодействуют с многопружинными пневмоприводами типа P/R (основное исполнение), P1/R1, имеется возможность полной обратимости действия пневмопривода и изменения диапазона пружин - без дополнительных деталей
• возможность оснащения пневмоприводов ручным приводом
• возможность диагностики системы «клапан - пневмопривод» в результате применения интеллектуальных электропневматических позиционеров
• высокая герметичность закрытия в результате применения мягких седел (с уплотнением PTFE) во всем диапазоне коэффициентов расхода
• те же самые коэффициенты расхода и характеристики регулировки для «твёрдых» седел (металл-металл) и «мягких» (металл-прокладка)
• надёжное соединение штоков пневмопривода и клапана, а также седла с корпусом,
• широкая гамма электроприводов,
• возможность взаимодействия с ручными приводами тип 20 или NN
• возможность специальных исполнений: для кислорода, водорода; для кислых газов, содержащих H2S; для работы во взрывоопасной среде в соответствии с директивой 94/9/WE - ATEX
• конкурентоспособные цены - благодаря простой и функциональной конструкции клапанов и пневмоприводов, а также применяемых материалов
• проектировка и производство изделия в соответствии с требованиями системы управления качеством ISO 9001, директивы 97/23/WE и правил AD2000 Merkblatt с предназначением для установки на трубопроводах

Имеется возможность изготовления клапана согласно Вашим нуждам (примеры). В таких случаях обращайтесь, пожалуйста, к нашему специалисту

каталожная карта: Z10 - PDF
