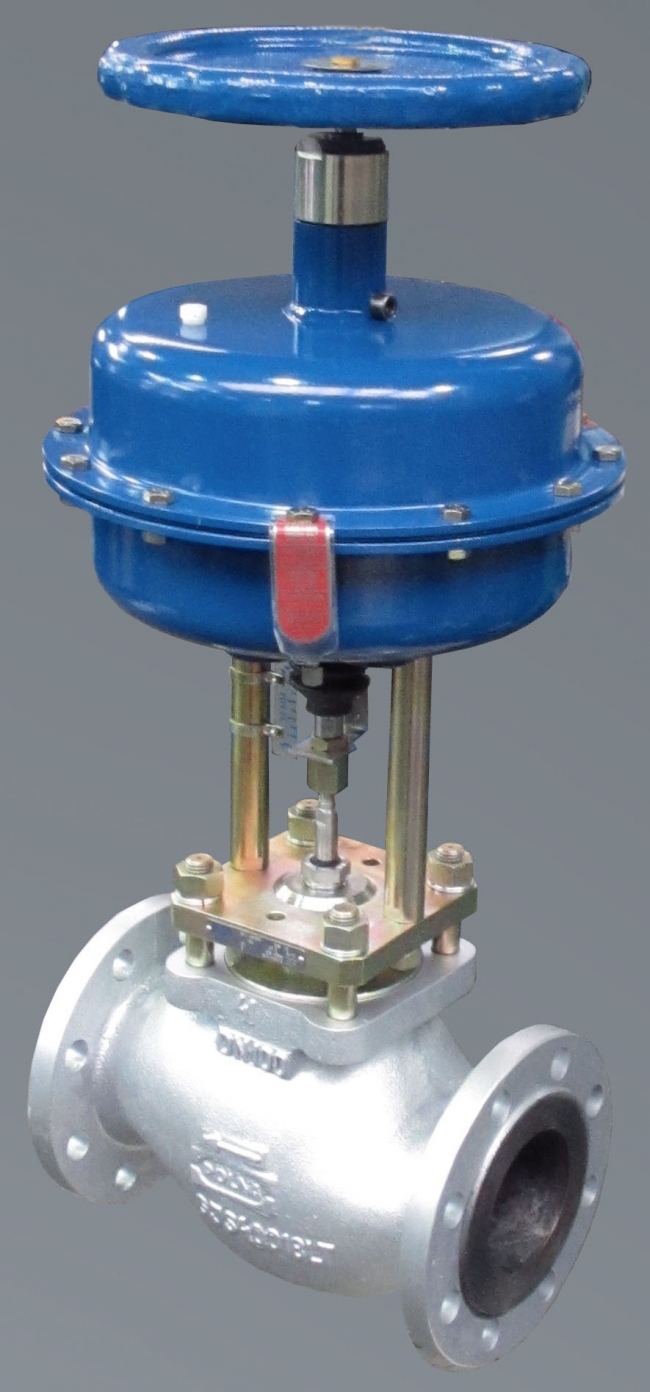

Zawory regulacyjne typ Z

Stosowane są jako elementy wykonawcze w układach automatyki i zdalnego sterowania, do regulacji przepływu cieczy i gazów.

Szeroki zakres wykonań materiałowych i odmian konstrukcyjnych sprawia, że zawory te stosowane są w wielu dziedzinach przemysłu jak: przemysł chemiczny, ciepłownictwo i energetyka, przemysł papierniczy i spożywczy, hutnictwo, górnictwo itp. Na terenie Europy znane pod nazwą BR11.

Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami.

Wymiar nominalny	DN15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250
Ciśnienie nominale	• PN10; 16; 25; 40 • CL150; CL300
Współczynnik przepływu	0,01 ... 800 m3/h
Charakterystyki przepływu	liniowa, stałoprocentowa, szybkootwierająca, modyfikowana
Regulacyjność	50:1, w wykonaniu niekatalogowym 100:1
Szczelność zamknięcia	IV klasa wg PN-EN 60534-4 VI klasa wg PN-EN 60534-4 klasa od B do G wg PN-EN 12266-1
Temperatura czynnika	- 196 ... + 450°C
Materiały korpusu	żeliwo szare EN-GJL 250 żeliwo sferoidalne EN-GJS 400-18LT staliwo węglowe GP 240 GH (1.0619), G20Mn5 (1.6220), WCB staliwo kwasoodporne GX5CrNiMo 19-11-2, CF8M zastosowanie innych materiałów do uzgodnienia
Wykonania niekatalogowe	Istnieje możliwość dopasowania powyższych parametrów do Państwa indywidualnych potrzeb. W takich przypadkach prosimy o kontakt ze specjalistą. W menu: "Zawory regulacyjne wykonania niekatalogowe" oraz "Nowości produktowe" przedstawiamy takie przykłady.

zakres wymiarów nominalnych od DN15 do DN250 dla ciśnień PN10 do CL300
różnorodne wykonania materiałowe odlewów korpusu i części wewnętrznych zaworu, przystosowane do określonych warunków pracy
szeroki zakres współczynników przepływu i charakterystyk regulacji
ograniczenie emisji mediów agresywnych i toksycznych do środowiska w wyniku zastosowania dławnic mieszkowych lub uszczelnień dławnicowych odpowiadających wymaganiom przepisów TA - LUFT
łatwy demontaż i montaż elementów wewnętrznych zaworu w celu dokonania przeglądu i serwisu
duża trwałość i niezawodność działania w wyniku zastosowania wysokiej jakości materiałów oraz technik ulepszania powierzchniowego (dogniatanie, stellitowanie, obróbka cieplna, powłoki CrN)
możliwość współpracy z siłownikami wielosprężynowymi typ P/R (kolumnowe) o całkowitej odwracalności działania i możliwości zmian zakresu sprężyn - bez dodatkowych części (przy zachowaniu ilości sprężyn)
możliwość wyposażenia siłowników w napęd górny
możliwość diagnostyki układu "zawór - siłownik" w wyniku zastosowania inteligentnych ustawników elektropneumatycznych
wysoka szczelność zamknięcia w wyniku zastosowania gniazd miękkich (z uszczelnieniem PTFE w całym zakresie przepływów i charakterystyk, dla grzybów nieodciążonych i odciążonych
takie same współczynniki przepływu i charakterystyki regulacji dla gniazd „twardych” (metal-metal) i „miękkich” (metal-uszczelka), dla grzybów nieodciążonych i odciążonych
niezawodne połączenie trzpieni siłownika i zaworu oraz gniazda z korpusem
małe siły przesterowania w wyniku zastosowania grzybów odciążonych dla zaworów DN40...250
wysokiej klasy uszczelnienia płaskie i dławnicowe
szeroka gama siłowników elektrycznych
możliwość współpracy z napędami ręcznymi typ NN
możliwość wykonań specjalnych: do tlenu, wodoru; do paliw gazowych; do czynników o niskich temperaturach (ciekły tlen, azot); do gazów kwaśnych, zawierających H2S; do pracy w atmosferach wybuchowych zgodnie z dyrektywą 94/9/WE - ATEX
konkurencyjne ceny - jako wynik prostej i funkcjonalnej konstrukcji zaworów i siłowników oraz zastosowanych materiałów
projektowanie i wytwarzanie wyrobu są zgodne z wymaganiami systemu zarządzania jakością ISO 9001 oraz dyrektywy 97/23/WE i przepisów AD2000 Merkblatt z przeznaczeniem do instalacji na rurociągach

Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami.W takich przypadkach prosimy o kontakt ze specjalistą.

karta katalogowa: Z - PDF
